SBW系列溫度變送器

2021/05/18 08:19:23

SBW系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳輸線）。...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.bankcharm.com/

SBW系列溫度變送器展示：

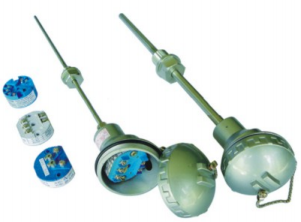

SBW系列溫度變送器
