裝配熱電阻

2021/05/18 08:18:18

裝配熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產過程中的-200℃ ~500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。...

應用：

裝配熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產過程中的-200℃ ~500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。

特點：

1.壓簧式感溫元件，抗振性能好；

2.毋須補償導線，節省費用；

3.測量精度高；

4.機械強度高，耐壓性能好；

5.薄膜電阻元件，性能穩定；

工作原理：

熱電阻是利用物質在溫度變化時，其電阻隨著發生變化的特征來測量溫度的。當阻值變化時,工作儀表便顯示出阻值所對應的溫度值。

常溫絕緣電阻：

熱電阻在環境溫度為15~35℃，相對濕度不大于80%，試驗電壓為10~100V(直流）電極與外套管之間的絕緣電阻≥100MQ 。

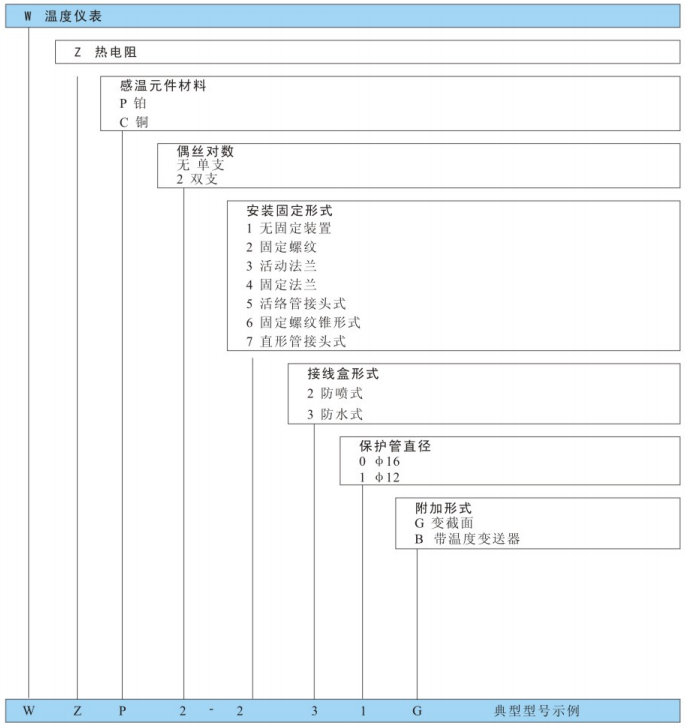

型號命名方法：

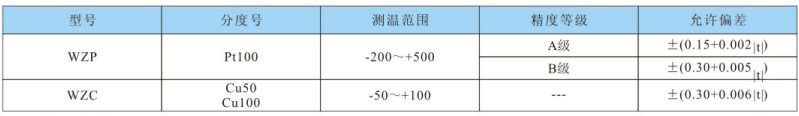

測溫范圍及允差:

注：t為感溫元件實測溫度絕對值
