迪爾巴流量計

2021/05/18 07:26:09

DRB型迪爾巴(Dearbar)均速流量計是利用差壓原理進行流量測量，并遵循伯努力方程: Q=KxCx/DP，重復性好的一種新型插入式流量儀表。...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.bankcharm.com/

迪爾巴流量計產品展示：

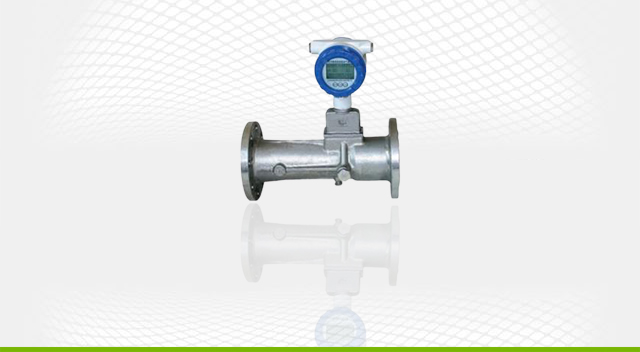

迪爾巴流量計

產品簡介：

DRB型迪爾巴(Dearbar)均速流量計是利用差壓原理進行流量測量，并遵循伯努力方程: Q=KxCx/DP，重復性好的一種新型插入式流量儀表。結構簡單、裝拆方便、壓力損失小、使用及維護費用較低。在管道大干200毫米口徑的情況下，均速管流量計所具有的優勢比較明顯。可使用于電力、冶金、石化等行業中。主要應用領域:迪爾巴( Dearbar)均速流量計適用于多種介質測量:滿管、單向流動的，單相的氣體、蒸汽和粘度不大于10厘泊的液體，如:電廠一、二次風測量；高爐煤氣等測量;；煤氣、氮氣、氧氣等測量;；壓縮空氣測量;；飽和蒸汽、高低壓蒸汽測量；自來水、循環水等測量。

工作原理：

DRB迪爾巴(Dearbar)均速流量計是通過其傳感探頭在流體前后所產生的差壓進行流量測量。當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓，根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生- -個低壓分布區，低壓分布區的壓力略低于管道的靜壓。差壓流體從探頭流過后在探頭兩側出現旋渦，并且在探頭的后部產生部分真空。通過探頭高壓引管把高壓區的平均高壓傳到差壓儀表的正壓室;通過探頭低壓引管把低壓區的平均低壓傳到差壓儀表的負壓室。差壓儀表測得平均高壓與平均低壓之差，經開方運算后即反映出流體平均流速的大小，平均流速與流量成正比，進而可以計算出管道中流體的體積流量或質量流量。

產品特點：

多種應用介質、用于多種流體(氣、液、蒸汽)，口徑自38mm到1 5000mm，壓力上限可達40MPa,溫度上限可達550C或比較高。到要求的情況下也可保+0.1%，；

結構簡單，重量輕；

安裝、拆卸簡便，費用低、可在線安裝檢修；

對直管段要求低。在直管段長度的要求相對孔板低，約為10到25倍直徑；

壓力損失小，不可恢復性壓損為信號壓損的2%~ 15%，為常用孔板流量計的不可恢復性壓損，年運行費用為孔板的1/40~ 1/50；

流體系數(K)恒定、測量信號穩定、波動小；

友好人機界面，360度可旋轉液晶表頭；

可顯示瞬時流量、累積流量、棒圖百分比等。

主要指標：

適用壓力：0~ 40MPa

適用溫度：-180~ +550C
